破碎机设备

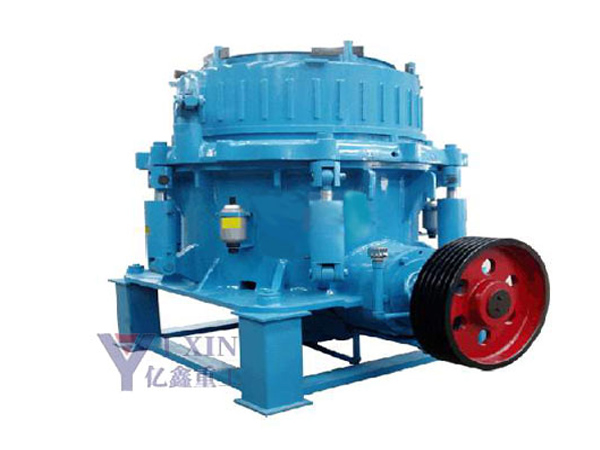

圆锥式破碎机

作者 新疆亿鑫重工 浏览 发布时间 18/06/20



产品介绍

圆锥式破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。圆锥破碎机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理,故使用寿命长,而破碎产品的粒度均匀,减少了循环负荷,在中、大规格破碎机中,采用了液压清腔系统,减少了停机时间,且每种规格的破碎机腔型多,用户可根据不同的需要,选择不同的腔型,以更好的适应用户需要。本机密封采用润滑脂密封,避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷,弹簧保险系统是过载保护装置,可合异物、铁块通过破碎腔而不危害破碎机。

工作原理

圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥式破碎机传动轴和圆锥式破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧,当破碎机内落入金属块等不可破碎物体时,弹簧即产生压缩变形,排出异物,实现保险,防止机器损坏。
圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时,圆锥破碎机弹簧保险系统实现保险,圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。





 性能特点

1、 破碎比大、生产效率高的特点
将更高的转速与冲程结合,使SMH破碎机的额定功率和通过能力大大提高,提高了破碎比和生产效率。该液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的完美组合设计,比老式弹簧圆锥破的产量高35%~60%。
2、易损件消耗少、运行成本低
结构合理,破碎原理及技术参数先进,运转可靠,运行成本低;破碎机的所有部件均有耐磨保护,将维修费用降低到最低限度,一般使用寿命可提高30%以上。
3、 层压破碎、成品粒形优异
通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,显著提高了产品细料比例和立方体含量,极大程度上减少了针片状物料。
4、 液压保护及液压清腔、自动化程度高、减少停机时间
液压调节排料口和过载保护使破碎机运转水平得到很大提高,使维修更简单、操作更方便、停机时间更短;SMH系列圆锥破碎机双向过铁释放液压缸能够让铁块通过破碎腔,该机在发生过铁及瞬时闷车的情况下,能液压起顶,自动排料,大大降低了原弹簧圆锥破碎机需停机进行人工排料的烦恼,而许多其它厂家的破碎机却会因过铁卡死而停机。
5、 稀有润滑、可靠先进、提高使用寿命
独特的稀油润滑系统设计,大大提高了设备使用寿命。高性能非接触式迷宫密封件无磨损,提高了阻挡粉尘的可靠性,从根本上消除了原弹簧圆锥破碎机油水混合等常见故障。
6、多种破碎腔型、应用灵活、适应性强
圆锥破碎机只须更换定锥衬板、动锥衬板,破碎腔形可从标准超粗腔型到短头超细腔型任意变换,适应大范围产品粒度要求。
7、维修简便、操作使用方便
圆锥破碎机所有零件都可以从顶部或侧面拆装和维护,动锥和定锥拆装方便,无需拆装机架、紧固螺栓,因而SMH圆锥破碎机日常更换衬板更便捷。利用液压马达,使破碎机生产效率最佳。
8、它提供更高的生产能力、最佳的产品粒形,而且易于自动控制,具有最大可靠性和灵活性,真正为用户创造更多价值。

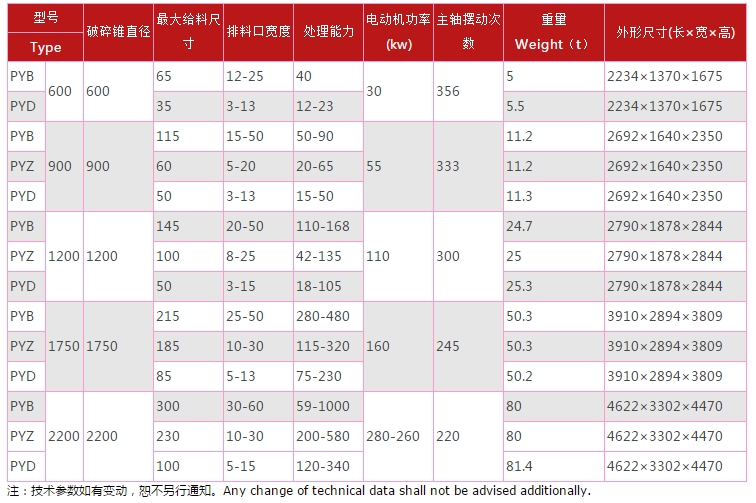

技术参数
