破碎机设备

反击式破碎机

作者 新疆亿鑫重工 浏览 发布时间 18/06/20

产品介绍

反击式破碎机机采用新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能处理粒度不大于120-500毫米、抗压强度不超过320兆帕的各种粗、中、细物料矿石、岩石(花岗岩、石灰石、混凝土等),广泛用于水电、高速公路、人工砂石料、破碎等行业。该系列反击式破碎结构独特、配备高铬板锤、独特的反击衬板;适合硬岩破碎、高效节能;排料粒度大小可调,能简化破碎流程,而且具有破碎比大、破碎效率高、产品形状呈立方体、可选择性破碎等优点。
   料块从进料口喂入,为了防止料块在破碎时飞出,在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面,细小料块通过篦缝落到机壳的下部,大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤,转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击,获得动能后以高速向反击板撞击,接着又从反击板上反弹回来,在破碎区中又同被转子抛出的物料相碰撞。由 条筛、转子、反击板以及链幕所组成的空间称为第一冲击区;由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后,继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。
    反击板的一端用活链悬挂在机壳上,另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时,反击板受到较大压力而使反击后移,间隙增大,可让难碎物通过,而不致使转子损坏。而后反击板在自重作用下,又恢复原来位置,以此作为破碎机的保护装置。

工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。
   1)反击板
    反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。
    反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得最佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。
    反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,电耗省。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。
    反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。
    2)板锤
    板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,现在一般为长条形。



性能特点

1.多腔均匀破碎,适宜破碎硬岩;
2.低矮的大进料口,便于生产线布置和增大进料尺寸;
3.新型耐磨材料使板锤、反击板和衬板使用寿命更长;
4.高铬板锤、独特的反击衬板,尤其适用于硬岩破碎、高效节能;
5.硬岩破碎、高效节能;
6.均整板结构使排料更呈小粒径和立方体形,无内纹;
7.产品形状呈立方体,排料粒度大小可调;
8.简化破碎流程;
9.全液压开启,便于维修及更换易损件。

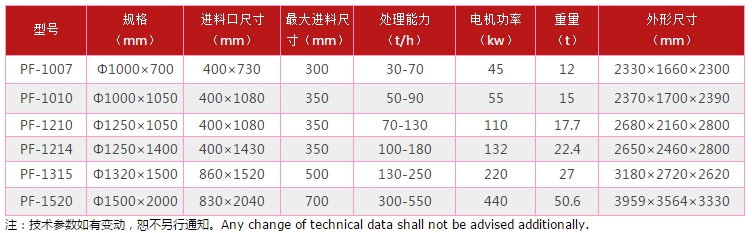

技术参数
